《直流力矩電機》
160LY系列永磁直流力矩電動機
160LY系列永磁直流力矩電動機說明書
一、 產品介紹：
本系列電動機具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構簡單、緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可結合伺服驅動器，形成高精度寬調速或位置伺服系統。
二、 技術參數
|
型 號 |
峰 值 堵 轉 |
最大空載 |
連 續 堵 轉 |
| ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉速 |
轉矩 |
電 流 |
電 壓 |
功 率 |
質 量 | |
|
（N·M） |
（A） |
（V） |
（W） |
（r/min） |
（N·M） |
（A） |
（V） |
（W） |
（kg） | |
|
160LY51 |
4.9 |
3.8 |
27 |
102.6 |
160 |
3.43 |
2.66 |
18.9 |
50.27 |
2.6 |
|
160LY52 |
4.9 |
2.1 |
48 |
100.8 |
160 |
3.43 |
1.47 |
33.6 |
49.39 |
2.6 |
|
160LY53 |
4.9 |
1.7 |
60 |
102 |
160 |
3.43 |
1.19 |
42 |
49.98 |
2.6 |
|
160LY54 |
7.35 |
4.4 |
27 |
118.8 |
130 |
5.145 |
3 |
18.9 |
56.7 |
3.9 |
|
160LY55 |
7.35 |
2.5 |
48 |
120 |
130 |
5.145 |
1.75 |
33.6 |
58.8 |
3.9 |
|
160LY56 |
7.35 |
1.9 |
60 |
114 |
130 |
5.145 |
1.33 |
42 |
55.86 |
3.9 |
三、 外形及安裝尺寸：
1．組裝圖

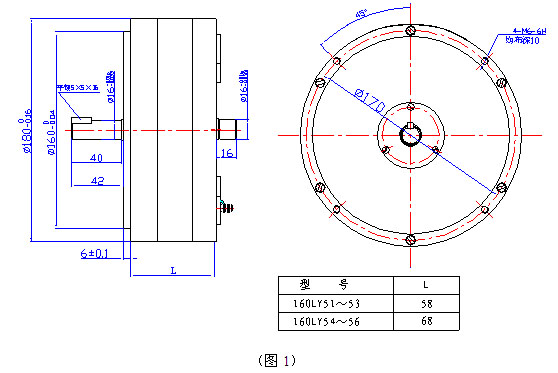

（a）端部止口及螺孔安裝，安裝形式如（圖1）
