45LYX系列稀土永磁直流力矩電動機說明書

一、            產品介紹：

本系列電動機采用稀土永磁體——釹鐵硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構簡單、緊湊，是一種高精度伺服系統功率元件。

根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可結合伺服驅動器，形成高精度寬調速或位置伺服系統。

二、   技術參數：

三、   外形及安裝尺寸：

                        i.              組裝式

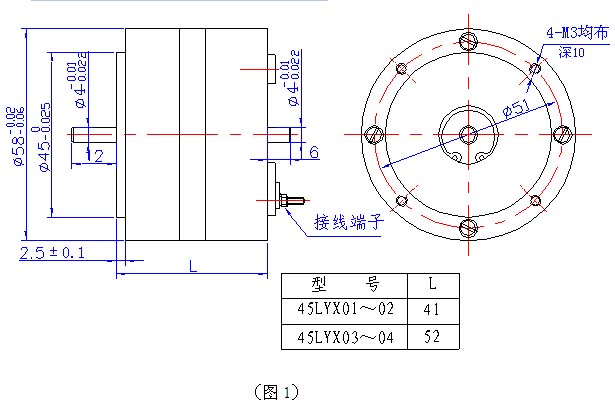

（a）端部止口及螺孔安裝，安裝形式如（圖1）
